KUBLER電平轉換器產品介紹：KUBLER電平轉換器的通用電平轉換器，所述方向解碼器和潛在的隔離放大器PW 1D-1D接受在單信道和正交增量編碼器信號的輸入，當執行RS422 / TTL或HTL水平(10 ... 30 V)，其可以任選。如果它是方向信號，則可以通過通道A和B的90°相移或通過靜態方向信號確定方向。在控制柜中，模塊可以快速方便地安裝在標準DIN導軌上。
KUBLER電平轉換器的功能：
高頻范圍高達500 kHz。
潛在的隔離放大器。
增量編碼器信號的電平轉換器和方向解碼器。
信號輸入(A，/ A，B，/ B，0，/ 0)，可調節至HTL，TTL或RS422電平。
處理定向，同步，異步和單軌信號。
信號輸出(A，/ A，B，/ B，Z，/ Z)，可調節至HTL，TTL或RS422電平。
將A / B方向信息(90°)轉換為靜態方向信號，反之亦然。
通過Sub-D插頭或通過可插拔螺釘端子進行編碼器連接。
KUBLER電平轉換器的好處：
傳感器和控制之間的潛在分離。
具有方向信號輸入的舊控制器的電平調整。
從TTL轉換為HTL，反之亦然。
電壓側電平調整應用。
KUBLER電平轉換器技術數據：
|
技術數據 |
|
|
接口輸入 |
TTL RS422 HTL |
|
接口輸出 |
TTL RS422 HTL |
|
輸入 |
RS422 / TTL： A，A |，B，B |，0,0 | HTL： A，B，0 |
|
輸出 |
RS422 / TTL： A，A |，B，B |，0,0 | HTL： A，A |，B，B |，0,0 | |
|
輸入頻率 |
500,000赫茲 |
|
輸出頻率 |
500,000赫茲 |
|
保護 |
最大IP20 |
|
電源電壓 |
5 ... 30 VDC |
|
工作溫度 |
0°C ... + 45°C |
|
大小 |
22.5 x 102 x 102毫米 |

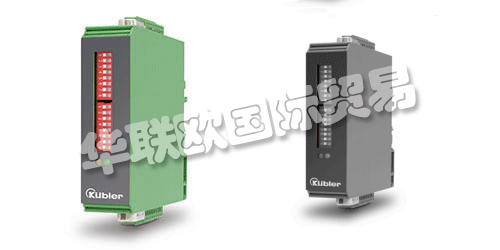

KUBLER電平轉換器相關產品圖片：
